표준형웜감속기
판매가
0
원
브랜드
삼양감속기
원산지
국내
규격
WU-140
상품번호
15120917
제품무게
34.94Kg
단위
1 EA
길이
45.5Cm

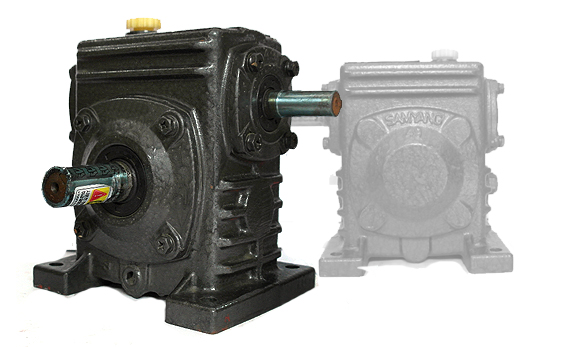

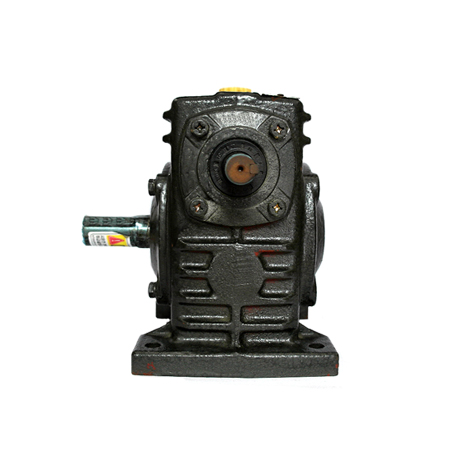

삼양감속기의 표준형 웜 감속기 입니다.
WORM 기어가 부착된 감속기로 동력장치에서 전달받는
회전수를 알맞게 조절하는 용도로 사용됩니다.
제품의 유형(평형, 수직형)과축의 타입(상형, 하형)을 꼭 확인하세요
- SAMYANG REDUCTION GEAR
- STANDARD WORM REDUCER
- 표준형 웜 감속기 WU-140
- 동력장치의 속도를 조절하는 웜기어가 부착된 감속기
- WU 상형 : 입력축이 감속기의 웜 기어보다 상부측에 있고, 출력축이 수평으로 나와 있는 형태입니다. WB 하형 : 입력축이 감속기의 웜기어보다 하부측에 있고 출력축이 수평으로 나와 있는 형태입니다. WV 수직형 : 케이스 바닥 기준면에 수직인 방향으로 출력축이 나와 있는 형태입니다.
표준형 웜 감속기 치수표 STANDARD WORM REDUCER FLOOR PLAN
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| U-140 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 460 | 270 | 290 | 335 | 320 | 210 | 200 | 255 | 455 | 311 | 140 | 171 | 33 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 19 | 75 | 90 | 70 | 80 | 38 | 10 | 8 | 33.5 | 60 | 15 | 10 | 55 |
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| B-140 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 470 | 270 | 290 | 355 | 320 | 210 | 200 | 255 | 455 | 259 | 140 | 119 | 33 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 19 | 75 | 90 | 70 | 80 | 38 | 10 | 8 | 33.5 | 60 | 15 | 10 | 55 |
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| V-140 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 470 | 270 | 245 | 315 | 318 | 210 | 108 | - | 140 | 243 | 207 | 510 | 35 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 19 | 75 | 90 | 70 | 80 | 38 | 10 | 8 | 33.5 | 60 | 15 | 10 | 55 |
