표준형웜감속기
판매가
0
원
브랜드
삼양감속기
원산지
국내
규격
WU-96
상품번호
15120917
제품무게
23.21Kg
단위
1 EA
길이
31.5Cm

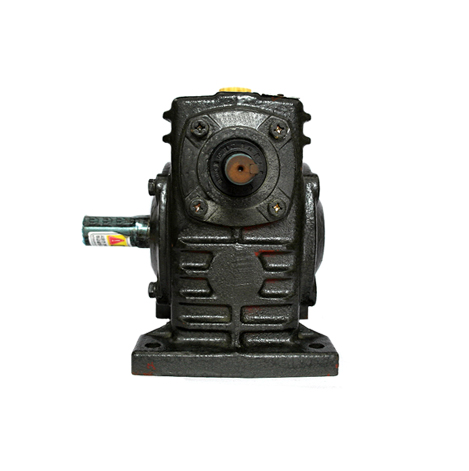

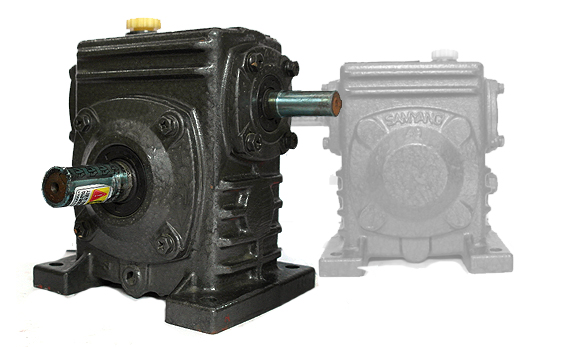

삼양감속기의 표준형 웜 감속기 입니다.
WORM 기어가 부착된 감속기로 동력장치에서 전달받는
회전수를 알맞게 조절하는 용도로 사용됩니다.
제품의 유형(평형, 수직형)과축의 타입(상형, 하형)을 꼭 확인하세요
- SAMYANG REDUCTION GEAR
- STANDARD WORM REDUCER
- 표준형 웜 감속기 WU-96
- 동력장치의 속도를 조절하는 웜기어가 부착된 감속기
- WU 상형 : 입력축이 감속기의 웜 기어보다 상부측에 있고, 출력축이 수평으로 나와 있는 형태입니다. WB 하형 : 입력축이 감속기의 웜기어보다 하부측에 있고 출력축이 수평으로 나와 있는 형태입니다. WV 수직형 : 케이스 바닥 기준면에 수직인 방향으로 출력축이 나와 있는 형태입니다.
표준형 웜 감속기 치수표 STANDARD WORM REDUCER FLOOR PLAN
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| U-96 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 335 | 200 | 220 | 260 | 270 | 167 | 160 | 195 | 315 | 227 | 96 | 131 | 23 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 14 | 55 | 60 | 50 | 55 | 28 | 7 | 7 | 24 | 38 | 10 | 8 | 33.5 |
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| B-96 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 345 | 200 | 220 | 260 | 270 | 167 | 160 | 195 | 305 | 179 | 96 | 83 | 23 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 14 | 55 | 60 | 50 | 55 | 28 | 7 | 7 | 24 | 38 | 10 | 8 | 33.5 |
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| V-96 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 345 | 200 | 180 | 240 | 249 | 158 | 91 | - | 96 | 175 | 140 | 355 | 23 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 14 | 55 | 60 | 50 | 55 | 28 | 7 | 7 | 24 | 38 | 10 | 8 | 33.5 |
