표준형웜감속기
판매가
0
원
브랜드
삼양감속기
원산지
국내
규격
WU-49
상품번호
15120916
제품무게
7.57Kg
단위
1 EA
길이
19Cm

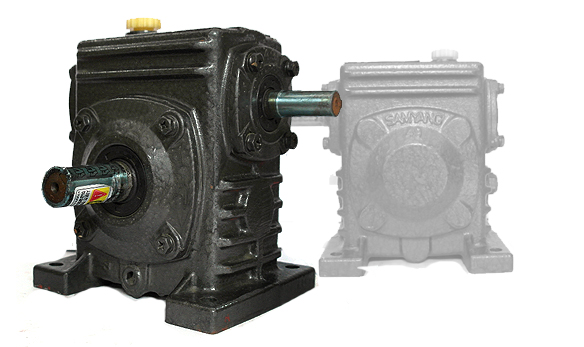

삼양감속기의 표준형 웜 감속기 입니다.
WORM 기어가 부착된 감속기로 동력장치에서 전달받는
회전수를 알맞게 조절하는 용도로 사용됩니다.
제품의 유형(평형, 수직형)과축의 타입(상형, 하형)을 꼭 확인하세요
- SAMYANG REDUCTION GEAR
- STANDARD WORM REDUCER
- 표준형 웜 감속기 WU-49
- 동력장치의 속도를 조절하는 웜기어가 부착된 감속기

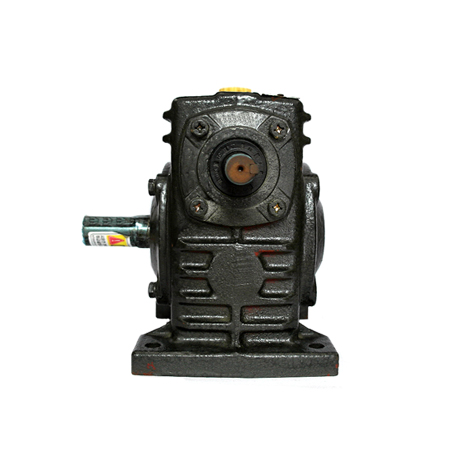

- WU 상형 : 입력축이 감속기의 웜 기어보다 상부측에 있고, 출력축이 수평으로 나와 있는 형태입니다. WB 하형 : 입력축이 감속기의 웜기어보다 하부측에 있고 출력축이 수평으로 나와 있는 형태입니다. WV 수직형 : 케이스 바닥 기준면에 수직인 방향으로 출력축이 나와 있는 형태입니다.
표준형 웜 감속기 치수표 STANDARD WORM REDUCER FLOOR PLAN
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| U-49 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 195 | 117.5 | 130 | 160 | 175 | 112 | 105 | 130 | 190 | 129 | 49 | 80 | 15 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 10 | 35 | 40 | 30 | 38 | 16 | 5 | 5 | 13 | 23 | 7 | 7 | 19 |
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| B-49 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 195 | 117.5 | 130 | 160 | 175 | 112 | 105 | 130 | 190 | 114 | 49 | 65 | 15 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 10 | 35 | 40 | 30 | 38 | 16 | 5 | 5 | 13 | 23 | 7 | 7 | 19 |
| FRAME NO. | GEAR RATIO | A | AB | AC | AD | B | BB | BC | BD | CA | CB | CC | CD | CE | ||||||
| V-49 | 1/10 | 1/15 | 1/20 | 1/30 | 1/40 | 1/50 | 1/60 | 195 | 117.5 | 92 | 125 | 178 | 112 | 66 | - | 49 | 112 | 85 | 215 | 13 |
| Z | HS | LS | L1 | L2 | INPUT | OUTPUT | ||||||
| U | T | Y1 | V | S | W | Y2 | X | |||||
| 10 | 35 | 40 | 30 | 38 | 16 | 5 | 5 | 13 | 23 | 7 | 7 | 19 |
