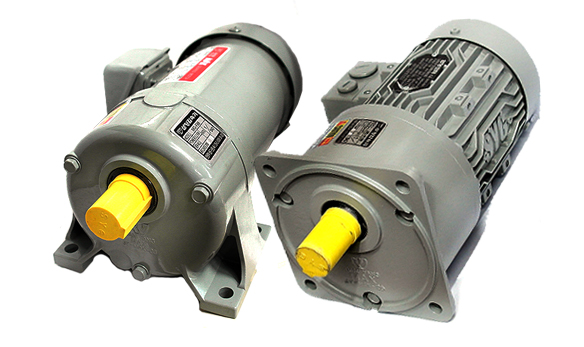

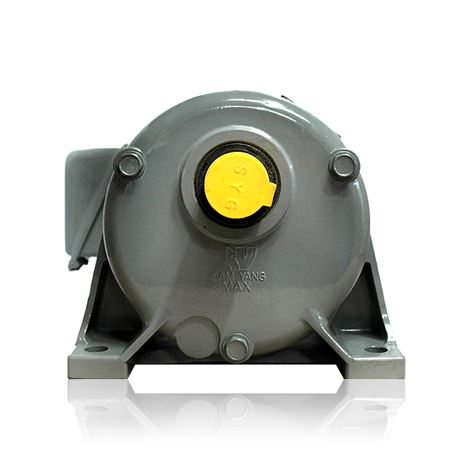

MAX기어드모터
  • 판매가

  • 0

브랜드

삼양감속기

원산지

국내

  • 규격

    0.75Kw

  • 상품번호

    15121414

  • 제품무게

    39Kg

  • 단위

    1 EA

  • 길이

    418mm

중소형 기어드모터로써 수평형,숮기형,라인파워형의
다양한 형태가 가능하며 헬리컬 기어를 고도의
열처리와 연마로 긴수명, 저소음, 고효율 실현하였습니다.

콘베이어 자동화, 공작기계, 칩콘베이어, 교반기,
개폐기, 승강기 등에 주로 사용됩니다.

상품문의

상품구분

상호명

담당자
연락처 이메일

첨부파일1

첨부파일2

  • SAMYANG REDUCTION GEAR
  • SY MAX GEARED MOTOR
  • MAX 기어드모터 0.75Kw
  • 0.2KW(1/4HP)의 케이스는 기본 알루미늄케이스 입니다.
    감속비는 1/5 ~ 1/100까지 있습니다.
  • 특수한 열처리와 치형연마로 소음이 적고 경량이며 고하중을 전달할 수 있습니다.
    제품문의 및 구매 전 마력수(KW,HP), 단ㆍ삼상, 케이스타입(수평,수직)
    감속비, 브레이크유,무를 꼭 확인해주세요
MAX 기어드모터 제품정보    MAX GEARED MOTOR PRODUCT INFORMATION
  •  모듈라 시스템
  • 표준화된 전 부품을 반제품화하여 재고를 확보해 둠으로써 수용가의
    어떠한 요구조건에도 새로이 설계함이 없이 필요부품을 조립하여 신속하게 공급하여 드립니다.
  •  제품의표준화
  • 회신의 폭넓은 지식과 기술정보를 바탕으로 조립하며, 연결부분 등 각 부품을 표준화하여
    수명이 반 영구적이고 또한 경제적입니다.
  •  고정도, 고효율의 높은 신뢰도
  • 세이빙, 연마기 등의 최신 정밀기계를 도입하여 제작하므로 고정도, 고효율의 높은 신뢰도를 갖고 있습니다.
  •  소형, 경량
  • 설계자료를 컴퓨터 처리함으로써 제품이 콤팩트하며, 특수한 열처리와 치형연마로
    소음이 적고 경량이며 고하중을 전달할 수 있습니다.
  •  저렴한가격
  • 모든 부품이 표준화에 의한 대량 생산체제를 갖춤으로써 우수한 제품을
    저렴한 가격에 공급해드리고 있습니다.
  • 설치전의 점검
  • 감속기는 당 공장에서 철저한검사 및 점검한 후 납품하지만, 수송 도중 진동이나 그외 악영향을 받는 경우가 있으므로 설치전에 반드시 다음 사항을 점검하십시오.
    ①누유되는곳은 없는가   ②파손된 부분은 없는가   ③명판은 주문사항과 일치하는가
  •  상대기계와 연결방식
  • 1) 직결방식 : 입출력 축 모두 직결 방식을 사용하는것이 가장 좋으며 커플링은 가급적 가요성 커플링을 사용하시기 바랍니다.
    2) 기어 체인 스프라켓 사용시 :
    ①입출력축에 체인, 스프로켓, 풀리 등을 취부하는 경우 아래의 공식에 의해서 스프로켓 및 기어의 직경을 선정해 주십시오,체인 스프로켓 기어의 피치원 직경 ≥ 3*입출력 축의 직경
    ②입출력 축의 선단에 하중이 작용하면 축에 무리한 힘이 걸려서 축이 파괴되거나 베어링이 손상될 우려가 있으므로 완전히 안쪽(카바쪽)으로 조립한 후 사용하십시오.
  • 윤활유의 선정 및 보존
  • 1) 주유 및 유량 : 윤활유는 반드시 추천 윤활유를 사용하고 유량은 완전 정지상태에서 유면계의 중심까지 오게 하십시오, 윤활유가 너무 많거나 적으면 기어와 베어링에 악영향을 미칠 우려가 있습니다.
    2) 윤활유의 교환 : 처음 가동시에는 기어의 초기 마모분이 기름에 떨어지므로 운전개시 후 500시간 정도 사용 후 새로운 윤활유로 교환하여 윤활유 교환시 내부를 깨끗하게 세척하여 마모분을 제거하십시오
  • Fan Cover
  • Fan
  • Brake
  • Bearing
  • Motor Bolt
  • Motor Shaft
  • Bearing
  • Oil Seal
  • Eye Bolt
  • Dx Bush
  • Spacer
  • Air Vent
  • Snap Ring
  • Key
  • Gear A
  • Key
  • Output Shaft
  • Oil Seal
  • Bearing
  • Bearing
  • Pinion A
  • Pinion B
  • Bearing
  • Case
  • Gear B
  • Key
  • Snap Ring
  • Key
  • Gear C
  • Hex Bolt
  • Bearing
  • Motor Flange
  • Snap Ring
  • Bearing
  • O-ring

기어드모터 규격별 그리이스 및 오일 주입량  (Grease or Oil Charging Quantity)

1/5 1/10 1/15 1/20 1/30 1/40 1/45 1/50 1/60 1/80 1/100 1/120 1/160 1/200 Grease
0.2Kw 0.1 0.42 - 0.42 0.7
0.4Kw 0.1 0.3 0.3 1.5
0.75Kw 0.45 0.55 1.0 OIL
1.5Kw 0.9 1.0 1.4 2.0
2.2Kw 1.0 1.4 1.9 2.5
3.7Kw 1.9Kw 2.3Kw 3.8
5.5Kw 2.3 3.6 4.5
7.5Kw 2.3 3.6 4.3 7.0
  • ㆍ0.75Kw VERTICAL Geared Motor 에는 Grease 윤활   ㆍ공장 출하시에 0.2 ~ 0.4 Kw의 전기종에 그리이스를 0.75 ~ 7.5Kw 전기종에는 오일을 충진하여 출하하고 있습니다.
  • ㆍ그리이스의 교환시기는 10,000시간마다 교환하여 주십시오.   ㆍ오일의 교환시기는 500시간 가동 후 1회 교환 후 매 2,000시간마다 교환하여 주십시오.   ㆍ그리이스 및 오일 교환시 양은 상기표를 참조하십시오

추천윤활유 (Recommended Lubricant)

TypeㆍMaker 호남정유 유공 극동 MOBIL KOREA
ISO VG 68 Meropa Lubricant 68 EP LUBRICANT HD 68 Omala 68 Mobil gear 626
ISO VG 100 Meropa Lubricant 100 EP LUBRICANT HD 100 Omala 100 Mobil gear 627
ISO VG 150 Meropa Lubricant 150 EP LUBRICANT HD 150 Omala 150 Mobil gear 629
ISO VG 220 Meropa Lubricant 220 EP LUBRICANT HD 220 Omala 220 Mobil gear 630
ISO VG 320 Meropa Lubricant 320 EP LUBRICANT HD 320 Omala 320 Mobil gear 632
ISO VG 460 Merop Lubricant 460 EP LUBRICANT HD 460 Omala 460 Mobil gear 634
ISO VG 680 Meropa Lubricant 680 EP LUBRICANT HD 680 Omala 680 Mobil gear 636
Grease 그리이스 NLGI 0 Multifak EP 0 Crown EP 0 Alvania EP 0 Mobilplex EP 0

사용윤활유

제품종류 하중상태 주위온도 사용윤활유
유성감속기 기어드모터 정하중 10℃ 이하 ISO VG 150
10℃ 이상 ISO VG 220
보통하중 10℃ 이하 ISO VG 220
10℃ 이상 ISO VG 320
중하중 10℃ 이하 ISO VG 320
10℃ 이상 ISO VG 460

삼양감속기
카다로그

  • 삼양감속기 MAX 기어드모터 카다로그
  • 삼양감속기에서 제공하는 제품 카다로그이며
    아래에 버튼을 클릭하시면 PDF 파일로 보실 수 있습니다.

라인파워

0.2Kw
1/4HP,삼상,HT

0.2Kw
1/4HP,삼상,VT

0.2Kw
1/4HP,단상,HT

0.2Kw
1/4HP,단상,VT

MAX 기어드모터 0.2KW 삼상 HT(수평) 본 도면은 삼양감속기에서 제공하는 도면을 용도에 맞게 가공한 파일입니다.
HV(수직) 본 도면은 삼양감속기에서 제공하는 도면을 용도에 맞게 가공한 파일입니다.
