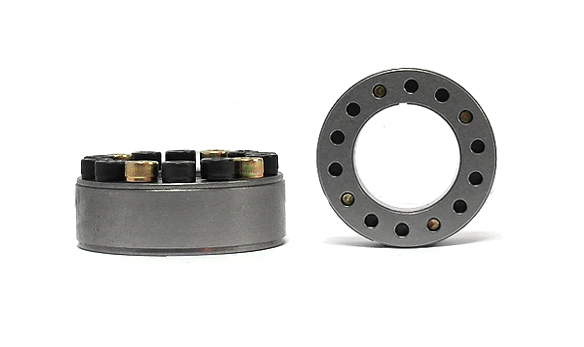

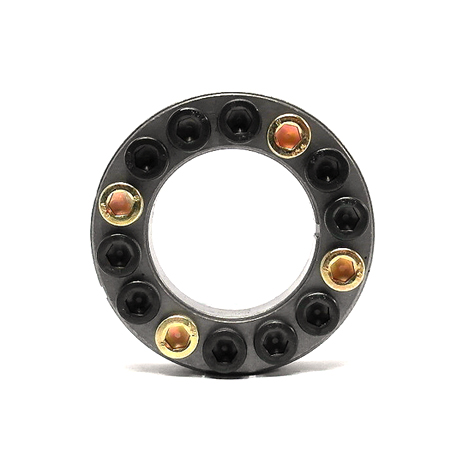

파워록 DR200
판매가
0
원
브랜드
두리마이텍
원산지
국내
규격
80*120
상품번호
15121017
제품무게
1.34Kg
단위
1 EA
길이
120mm
NEMA Design b 또는 토오크 최저 소비효율 기준
정밀가공에 의한 저진동, 저소음 과부하율 1.15
우수한 절연시스템으로 긴수명
단자박스는 상부형으로 가능합니다.(주문사양)
- DURI
- POWER LOCK DR 200 SERIES
- 파워록 DR200 80*120
- 풀리, 기어, 플라이휠(flywheel), 레버, 캠(cam) 등
다양한 용도로 사용할 수 있습니다. -
높은 토크 전달이 가능합니다.
조립시 허브가 축 방향으로 이동되지 않습니다.
축방향 위치조정 장착 및 분해가 용이하여 작업 능률이 향상됩니다.
특수 사이즈 제품을 제외하면, 일반적으로는 볼트를 느슨하게 하는 것만으로
분해할 수 있지만, 분해용 볼트가 갖추어져 있으므로 녹 등으로 인해
분해가 힘든 경우에도 쉽게 분해할 수 있습니다.
▶ 사용방법
- ㆍ조립, 분해는 자료 페이지의 사용법에 준하여 사용하십시오.
- ㆍ기본적으로 탈지하지 말고 사용하십시오. 탈지할 경우 전달 토크가 낮아지는 경우가 있으므로 주의해야 합니다.
- ㆍ다단으로 사용할 수 있지만 허브의 강도를 확인하고 체결 토크를 엄밀하게 관리하는 등 규정대로 조합해야 합니다.
- ㆍ또 전달 토크는 사용 장수에 따라 배가 되지는 않습니다. 주의가 필요합니다.
- ㆍ2단 사용 시 : 전달 토크 × 1.9
- ㆍ3단 사용 시 : 전달 토크 × 2.7 특히 DR 200을 2단으로 조합하는 경우에는 DR 400 타입(100mm 크기까지)을 권장합니다.
▶ 주의사항
- ㆍ조심(調芯) 특성은 없으므로 허브 부분의 끼워 맞춤(예: 축 측 h7 / 허브 측 H7) 등으로 조심을 행하십시오.
- ㆍ허브, 축은 열처리를 권장합니다.
- ㆍ축의 강도가 부족한 경우에는 전달 토크가 저하되거나 축에 링이 고착되어 뺄 수 없게 될 수도 있습니다.
- ㆍ부착, 분해 후 재이용할 경우에는 변형, 볼트 늘어짐 등에 주의하십시오.
- ㆍ변형, 늘어짐 등이 있는 경우에는 다시 사용할 수 없습니다. 새로운 것으로 교환하십시오.
파워록 치수표
- 파워록 제품주문방법
- 예) DR200 * 19 * 47
- ▶ 형번 * 내경 * 외경
-
키가없는 샤프트에 전달장치를 체결시 사용하면 용이합니다.표면거칠기 : Rt max16㎛ 가공공차(Max) 축 : h11, 허브 : H11
| DR200 | 치수 | 체결볼트(din912/12.9) | 전달 | 면압 | 질량 | ||||||
| L1 | L2 | B | 규격 | 수량 | 체결토크 | 트러스트 | 토크 | 축 | 허브 | ||
| mm | mm | mm | mm | M | 개 | Nㆍm | kN | NㆍM | Mpa | Mpa | kg |
| 80*120 | 24 | 28 | 38 | M10 | 14 | 75 | 137 | 5,475 | 189 | 126 | 1.34 |
