파워록 DR200
  • 판매가

  • 0

브랜드

두리마이텍

원산지

국내

  • 규격

    70*110

  • 상품번호

    15121017

  • 제품무게

    1.22Kg

  • 단위

    1 EA

  • 길이

    110mm


NEMA Design b 또는 토오크   최저 소비효율 기준
정밀가공에 의한 저진동, 저소음   과부하율 1.15
우수한 절연시스템으로 긴수명

단자박스는 상부형으로 가능합니다.(주문사양)

상품문의

상품구분

상호명

담당자
연락처 이메일

첨부파일1

첨부파일2

  • DURI

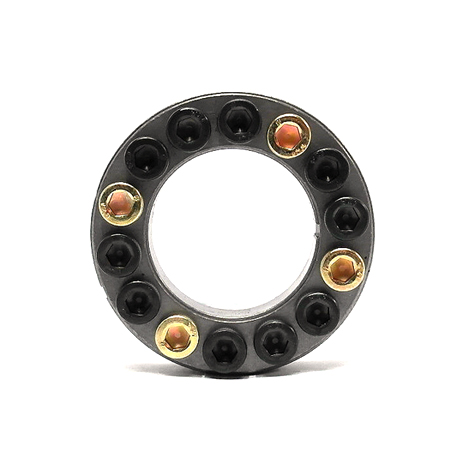

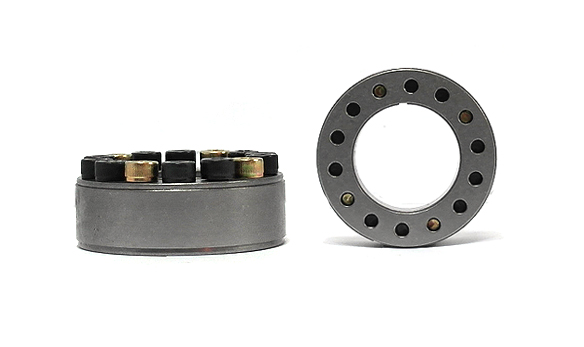

  • POWER LOCK DR 200 SERIES
  • 파워록 DR200 70*110
  • 풀리, 기어, 플라이휠(flywheel), 레버, 캠(cam) 등
    다양한 용도로 사용할 수 있습니다.
  • 높은 토크 전달이 가능합니다.
    조립시 허브가 축 방향으로 이동되지 않습니다.
    축방향 위치조정 장착 및 분해가 용이하여 작업 능률이 향상됩니다.
    특수 사이즈 제품을 제외하면, 일반적으로는 볼트를 느슨하게 하는 것만으로
    분해할 수 있지만, 분해용 볼트가 갖추어져 있으므로 녹 등으로 인해
    분해가 힘든 경우에도 쉽게 분해할 수 있습니다.

▶ 사용방법

  • ㆍ조립, 분해는 자료 페이지의 사용법에 준하여 사용하십시오.
  • ㆍ기본적으로 탈지하지 말고 사용하십시오. 탈지할 경우 전달 토크가 낮아지는 경우가 있으므로 주의해야 합니다.
  • ㆍ다단으로 사용할 수 있지만 허브의 강도를 확인하고 체결 토크를 엄밀하게 관리하는 등 규정대로 조합해야 합니다.
  • ㆍ또 전달 토크는 사용 장수에 따라 배가 되지는 않습니다. 주의가 필요합니다.
  • ㆍ2단 사용 시 : 전달 토크 × 1.9
  • ㆍ3단 사용 시 : 전달 토크 × 2.7 특히 DR 200을 2단으로 조합하는 경우에는 DR 400 타입(100mm 크기까지)을 권장합니다.

▶ 주의사항

  • ㆍ조심(調芯) 특성은 없으므로 허브 부분의 끼워 맞춤(예: 축 측 h7 / 허브 측 H7) 등으로 조심을 행하십시오.
  • ㆍ허브, 축은 열처리를 권장합니다.
  • ㆍ축의 강도가 부족한 경우에는 전달 토크가 저하되거나 축에 링이 고착되어 뺄 수 없게 될 수도 있습니다.
  • ㆍ부착, 분해 후 재이용할 경우에는 변형, 볼트 늘어짐 등에 주의하십시오.
  • ㆍ변형, 늘어짐 등이 있는 경우에는 다시 사용할 수 없습니다. 새로운 것으로 교환하십시오.

파워록 치수표

  • 파워록 제품주문방법
  • 예) DR200 * 19 * 47
  • ▶ 형번 * 내경 * 외경
  • 키가없는 샤프트에 전달장치를 체결시 사용하면 용이합니다.
    표면거칠기 : Rt max16㎛
    가공공차(Max) 축 : h11, 허브 : H11

DR200 치수 체결볼트(din912/12.9) 전달 면압 질량
L1 L2 B 규격 수량 체결토크 트러스트 토크 허브
mm mm mm mm M Nㆍm kN NㆍM Mpa Mpa kg
70*110 24 28 38 M10 14 75 142 4,979 225 143 1.22
