삼상유도전동기

브랜드

현대중공업

원산지

국내

NEMA Design b 또는 토오크 최저 소비효율 기준
정밀가공에 의한 저진동, 저소음 과부하율 1.15
우수한 절연시스템으로 긴수명

단자박스는 상부형으로 가능합니다.(주문사양)

HYUNDAI
LOW VOLTAGE INDUCTION MOTOR

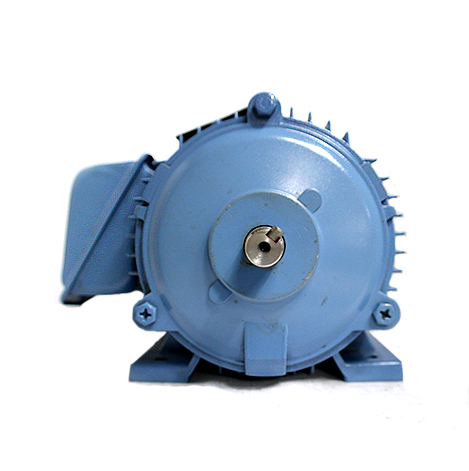

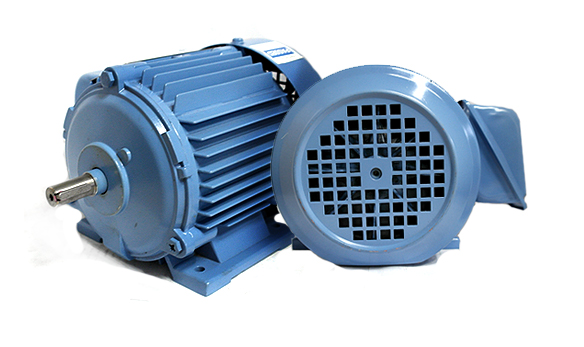

저압유도전동기 전폐형 110Kw
0.75kw 는 주물, 알루미늄 두 종류의 프레임(케이스)이 있습니다.
냉각효율(알루미늄, 방열성)이 우수한 알루미늄재료 사용으로 낮은 온도상승
비중이 낮은 알루미늄 부품 및 CAD에 의한 최적 설계로 소형 경량화 실현
알루미늄 다이케스팅에 의한 프레임, 엔드쉴드의 정밀주조 제작으로 미려한 외관
사용자의 수직,수평 취부방식 변경 및 단자 박스 위치 변경가능(100FR 이하 제외)

고효율전동기 특ㆍ장점

▶ 구조, 주요재료 및 제작공정상의 장점

ㆍ고급전기강판의 펀칭 처리후 철손을 엄격관리하여 최대효율 보장
ㆍF종 이상의 에나멜 동선과 F종 절연물로 정밀권선 작업하여 일정한 특성유지 및 권선수명의 연장
ㆍF종 절연시스템에 H종 바니쉬 처리로 절연 열화방지 및 우수한 내습성 유지
ㆍ간결한 리드케이블 처리로 결선용이
ㆍ고순도 알루미늄 다이캐스팅으로 회전자 및 엔드링의 저항치와 변동을 최소화하여 2차 동손 최소 및 특성 균일화
ㆍ회전자의 동적정밀 발란싱으로 저진동 구현
ㆍ밀봉형 베어링 사용시, 통상의 사용상태에서는 그리이스 교환이 불필요
ㆍ개방형 베어링 사용시, 그리이스 주입장치 부착으로 그리이스의 주입 및 배출이 용이하며,
베어링 캡 사용시는 베어링 하우징의 강성증대 및 방진, 방수기능 강화
ㆍ부하측 슬링거 사용시 수분 및 이물질 침투방지 가능(IP54 이상)
ㆍNEMA, CSA, NEC의 규정체적 이상의 단자박스 적용
ㆍ저소음, 고효율 플라스틱 팬의 체택으로 효율의 극대화 및 소음의 최소화
ㆍ응축수 배출용 드레인플러그 사용가능(선택사양)
ㆍ내식성 페인트와 도금처리된 부품의 적용으로 탁월한 내부식성

▶ 특징

■ 고효율 운전으로 동력비 절감
범용전동기와의 효율차이 만큼 전력비를 획기적으로 절감
■ 낮은 온도상승과 긴 수명
F종 절연에 B종 이하의 권선온도 상승과 낮은 베어링 온도상승으로 전동기 수명연장
■ 높은 신뢰성으로 고장률 감소
수명증대 및 고장률 감소로 유지보수비용 절감
■ 저소음, 저진동
자기음 및 팬소음의 감소가 가능하며 저진동 전동기도 공급가능
■ 다양한 적용성(37kW 이상)
    Inverter Duty(20~60Hz)가능(440V 이하)
    50Hz/60Hz 겸용가능
    IP55 보호등급 적용
■ 전동기 효율 및 안전 인증에 의한 품질보증
    CSA CUS 안전인증
    고효율 인증 - 미국 CC(DOE Epact), 캐나다 CSA EEV109973
    고효율에너지 기자재 인증 "에너지보이"(고효율유도전동기-제1호 외 53종)
    고효율 전폐형 전동기 KS 인증 [제6689호(고효율형1호), 3.7~37Kw 4극 외
    UL 인증(E211828)
    CSA Inverter Duty Motor 인증(176500)

고효율 전동기 구조도

고효율 저압 유도전동기 카다로그
현대중공업에서 제공하는 제품 카다로그이며
아래에 버튼을 클릭하시면 PDF 파일로 보실 수 있습니다.
최저효율제에 적합한 전동기
1) 국내 사용되는 0.75 ~ 200Kw 2극, 4극, 6극 삼상 유도전동기
2) 관련규정 : 에너지이용 합리화법, 효율관리기자재 운용규정

전폐형 주물 전동기 치수표

출력	전압	Phase	Hz	Pole	보호등급	절연계급
0.75Kw~200Kw	600V	3Φ	60	2,4,6,8	IP54,55	F
