그리드카프링
판매가
0
원
브랜드
우창카프링
원산지
국내
규격
1150TH
상품번호
15111717
제품무게
234Kg
단위
1 SET
길이
269.2mm
구동축과 종동축이 상하진동과 좌우 유동되더라도그리스를 칠한 허브의 홈 안에서 그리드가 구부러진 안쪽까지 자유로이 작동함으로
진동의 전달을 방지하고 동력을 전달합니다.

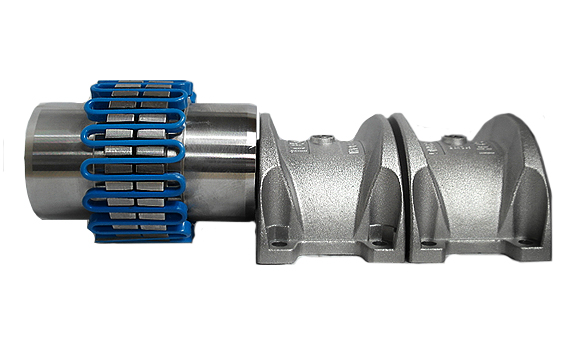

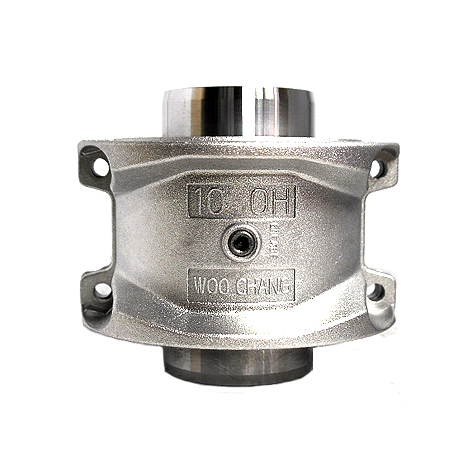

그리드카프링은 2개의 허브,그리드, 커버, 오링 SET으로 구성되어 있습니다.
- WOOCHANG COUPLING
- GRID COUPLING
- 그리드카프링 1150TH
- 축이 편심 상태일때 그리드가 그리스를 칠한 홈안에서 작동함으로충격을 완화시켜 무리없는 동력전달을 합니다.
- 기계가 시동시 발생하는 충격,진동,과부하등이 그리드에 작용하면서 그리드의 유연성으로 힘의 작용점이 tooth의 곡면안에서 진동되므로 진동과 충격부하가 감소됩니다.

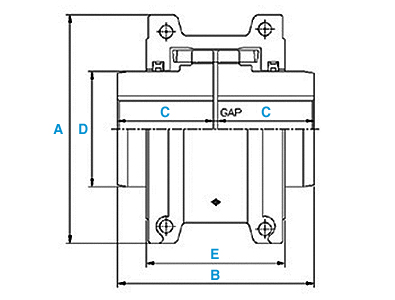

- 우창 그리드카프링 치수표 WOOCHANG GRID COUPLING FLOOR PLAN
Coupling No. Max Speed(rpm) basic torque(kgf.cm) max bore(mm) Dimension(mm) Gap (mm) Weight(kg) Grease(kg) A B C D E Min Normal Max 150S 1500 368686 203 453.1 371.8 182.9 269.2 271.3 1.5 6 12.5 234Kg 1.95
