표준형로울러체인
판매가
0
원
브랜드
동보체인
원산지
국내
규격
200*1
상품번호
15120818
제품무게
13.82Kg
단위
5 FEET
길이
1.512M
이 체인은 동력전달용 로울러 체인의 표준형으로서
한국규격 KS B 1407 미국규격 ANSI B 29.1
일본규격 JIS B 1801 국제규격 ISO R 606(A형)의
규격과 동일하게 제작되며 전 제품 KS인증을 획득한
고품질 제품입니다.
체인링크(연결핀,한코) 1개 동봉제품정보는 1박스 기준이며 박스단위로만 판매합니다.
- DONGBO CHAIN
- ANSI STANDARD ROLLER CHAIN & SINGLE STRAND
- 표준형 로울러 체인 - 200*1
- 체인 규격중 가장 보편화되었으며 표준적인 타입입니다.
- 구매전 체인의 규격정보를 꼭 확인하여 주십시오. 사용하시던 체인을 새 체인으로 교체시 체인의 품번, PITCH, 가 동일한 제품으로 사용하시고 확인불가시 기존에 사용하시던 체인기어와 동일한 형번으로 구매하시면 됩니다.박스내에 해당 제품의 체인링크(연결핀) 1개 동봉되어 있습니다.

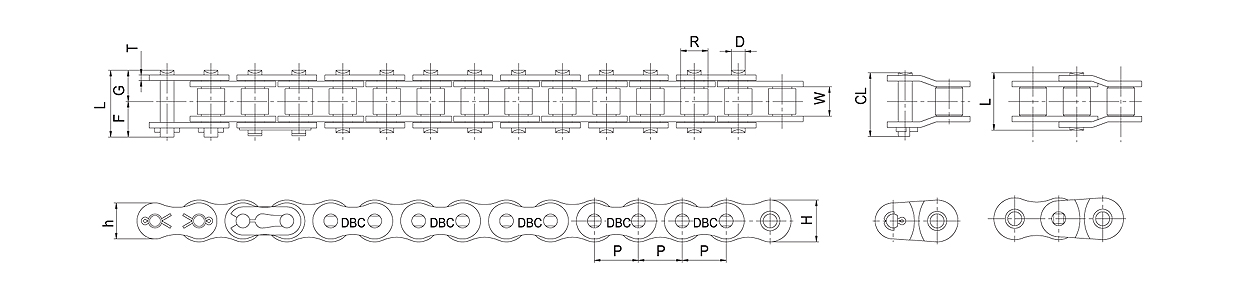

- 동보체인 도면 VIEW & FILE DBC PRODUCT FLOOR PLAN
-
ㆍ동보체인 용 제품 카다로그 파일 :ㆍ제품 도면 PDF 파일 :
동보체인 치수표 DBC PRODUCT MEASUREMENT CHART
| DONGBO Chain No. | ISO No. | Pitch | Innerwidth | RollerDia | Plate | Pin | Transversepitch | MinBreakingLoad | MaxAllowableLoad | ApproxWeight | |||||||
| Standard Designation | ANSI No. | P | Wmin | Rmax | T | Hmax | hmax | Dmax | L | F | G | CL | C | kgf | kgf | kg/m | |
| DBC | 200-1 | 40A-1 | 63.50 | 37.85 | 39.68 | 8.0 | 60.3 | 52.0 | 19.85 | 78.0 | 39.0 | 44.8 | 87.3 | 71.6 | 38950 | 7300 | 16.49 |
